VINYL INUSLATED DOUBLE CRIMP FLANGE SPADE TERMINALS-CKS

VINYL INUSLATED DOUBLE CRIMP FLANGE SPADE TERMINALS

Product Overview Barrel Types

Terminals Type Wire Range Stud Size

Share |

VINYL INUSLATED DOUBLE CRIMP FLANGE SPADE TERMINALS

Material
Insulation:Vinyl
Terminal Body: Copper
Metallic Sleeve: Copper
Plating: Tin

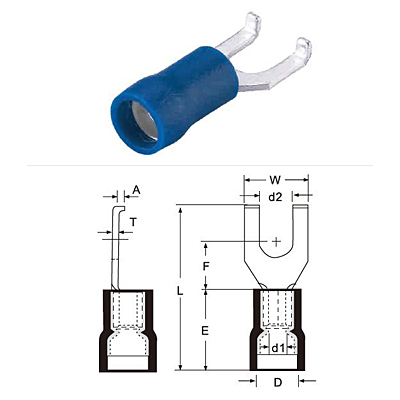

WIRE RANGE	ITEM NO.	d2		DIMENSION mm(inch)								COLOR	Q’TY BOX
mm² (A.W.G)	ITEM NO.	mm(inch)	USA	W	F	L	E	D	d1	A	T	COLOR	Q’TY BOX
0.5-1.5 (22-16)	FSVD1-3.2	3.2(.126)	#4	7.5(.295)	5.1（.201）	19.5（.768）	10.5(.413)	4.2(.165)	1.7(0.67)	1.5(.059)	0.75(.030)	Red	1000
	FSVDS1-3.2	3.2(.126)	#4	6.4(.252)									1000
	FSVD1-3.7	3.7(.146)	#6	7.5(.295)									1000
	FSVDS1-3.7	3.7(.146)	#6	6.4(.252)									1000
	FSVDL1-3.7	3.7(.146)	#6	8.5(.335)	7.2（.283）	25.0（.984)							1000
	FSVD1-4	4.3(.169)	#8	7.5(.295)	5.1(.201)	19.5(.768)							1000
	FSVDL1-4	4.3(.169)	#8	8.5(.335)	7.2(.283)	25.0（.984)							1000
	FSVD1-5	5.3(.209)	#10	7.5(.295)	5.1(.201)	19.5(.768)							1000
	FSVDL1-5	5.3(.209)	#10	8.5(.335)	7.2(.283)	25.0（.984)							1000
1.5-2.5 （16-14）	FSVD2-3.7	3.7(.146)	#6	7.5(.295)	5.2(.205)	20.0(.787)	10.5(.413)	5.0(.197)	2.3(.091)	1.5(.059)	0.8(.031)	Blue	1000
	FSVDL2-3.7	3.7(.146)	#6	8.5(.335)	7.2(.283)	23.5(.925)							1000
	FSVD2-4	4.3(.169)	#8	7.5(.295)	5.2(.205)	20.0(.787)							1000
	FSVDM2-4	4.3(.169)	#8	8.0（.315）	6.8(.266)	24.0(.945)							1000
	FSVDL2-4	4.3(.169)	#8	8.5（.335）	7.2(.283)	23.5(.925)							1000
	FSVD2-5	5.3(.209)	#10	7.5（.295）	5.2(.205)	20.0(.787)							1000
	FSVDL2-5	5.3(.209)	#10	8.5（.335）	7.2(.283)	23.5(.925)							1000
4-6 （12-10）	FSVD5-3.7	3.7(.146)	#6	8.5（.335）	7.5(.295）	27.5(1.083)	13.5（.531）	6.8（.268）	3.4（.134）	1.5(.059)	1.0(.039)	Yellow	500
	FSVDS5-3.7	3.7(.146)	#6	7.6（.229）	6.2(.244）	26.0（1.024）							500
	FSVD5-4	4.3(.169)	#8	8.5（.335）	7.5(.295)	27.5(1.083)							500
	FSVDS5-4	4.3(.169)	#8	7.6（.299）	6.2(.244)	26.0(1.024)							500
	FSVD5-5	5.3(.209)	#10	8.5（.335）	7.5（.295）	27.5（1.083)							500
	FSVDS5-5	5.3(.209)	#10	7.6（299）	6.2（.244）	26.0（1.024）							500
